ホリディできました

ホリディ製作

フィルム貼りを終えて、垂直尾翼水平尾翼をヒンジテープで繋ぎます。

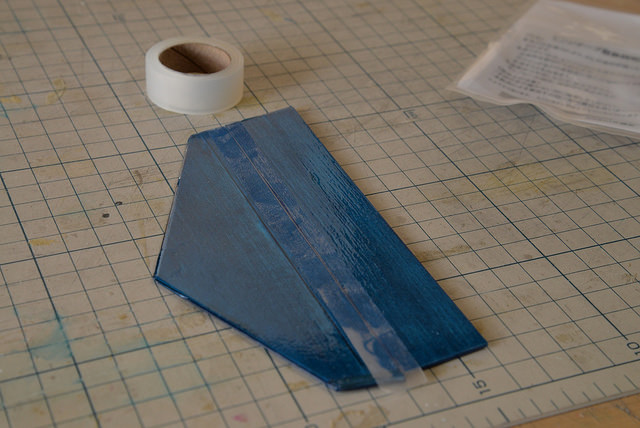

表面は水平に置いて、上からピーっとテープで止めます(写真は垂直尾翼)。

f:id:sion0529:20161223222647j:plain

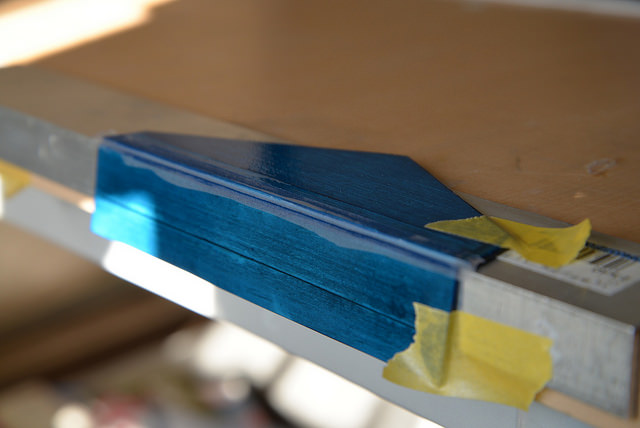

裏面は垂直に曲げてヒンジ面にもテープを入れるように貼ります。

f:id:sion0529:20161223222700j:plain

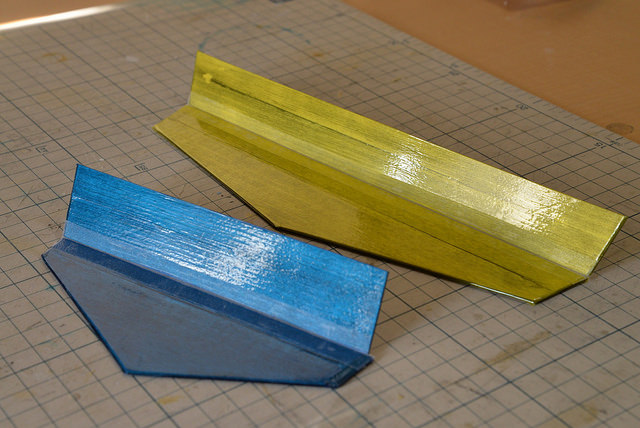

ヒンジを付けたところ。黄色は水平尾翼

f:id:sion0529:20161223223625j:plain



続いて尾翼の取り付け。

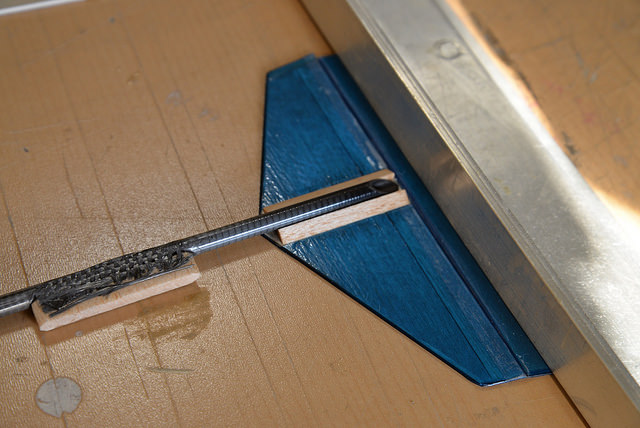

垂直尾翼取り付け用のバルサ材を接着しました。

f:id:sion0529:20161223222924j:plain

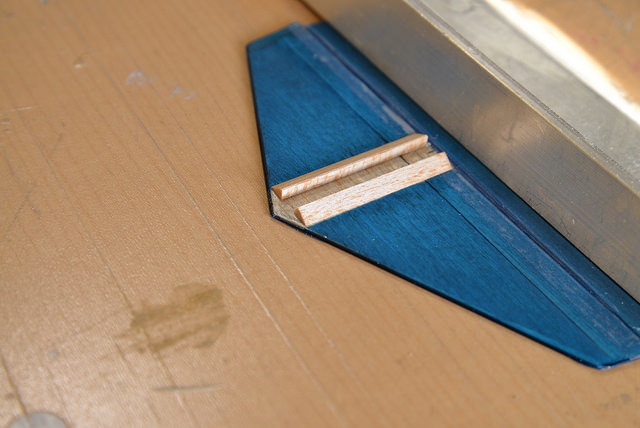

この時点ではテールパイプとの接着はしていません。

f:id:sion0529:20161223222914j:plain

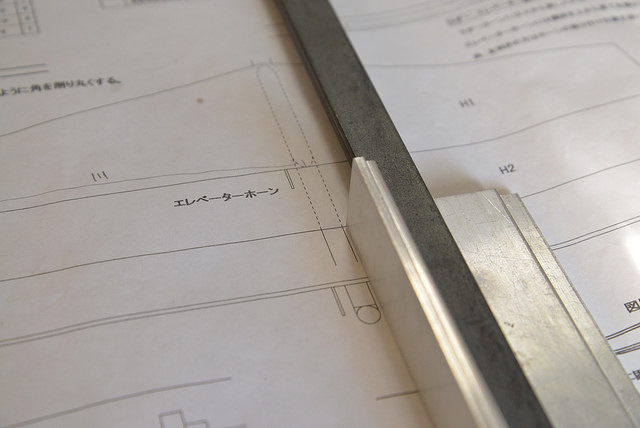

水平尾翼をテールパイプに接着します。

f:id:sion0529:20161223222937j:plain

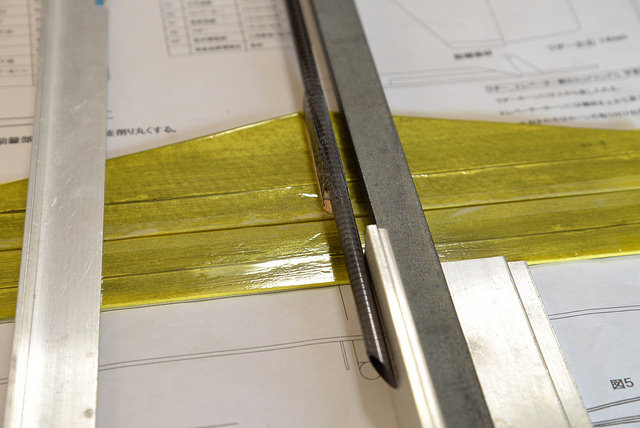

とりあえず図面に合わせ接着しちゃいました(笑)

f:id:sion0529:20161223222947j:plain

この辺り面倒になっていて、スタント機を作る時の慎重さは既に有りません。一応、接着後に翼端とテールパイプ先端との距離を測りましたが問題はなさそうです。

うん、、、まあ、チョット、、ビミョウかもしれませんがw

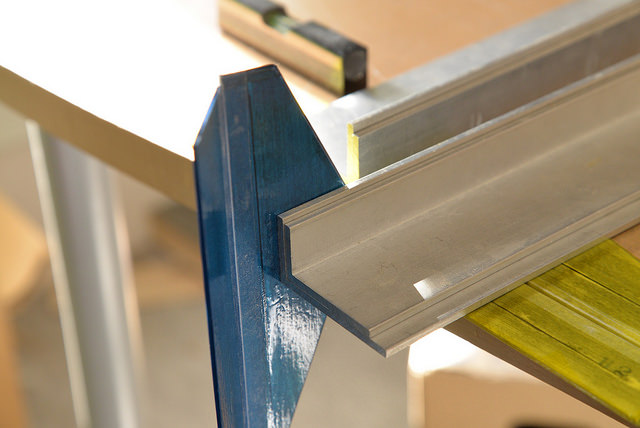

アングル材を使って、垂直尾翼をテールパイプに接着しました。

f:id:sion0529:20161223223026j:plain

f:id:sion0529:20161223223038j:plain

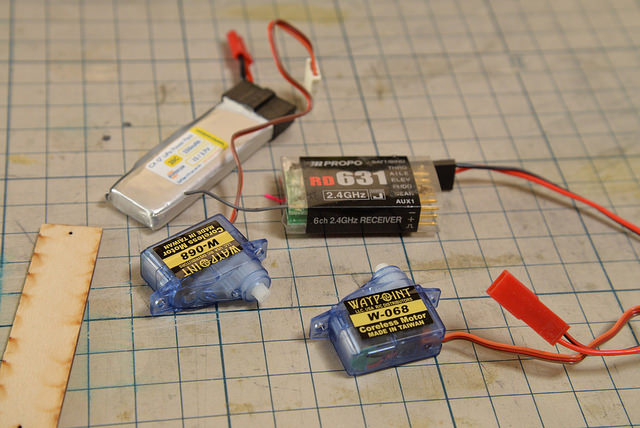

そしてメカ積みリンケージ。

f:id:sion0529:20161223223051j:plain

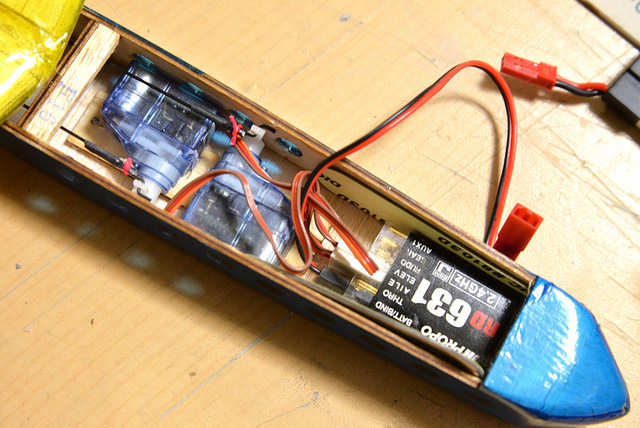

あ、、もはや不良債権と化した○○○が、、、 (ボソッ



f:id:sion0529:20161223223116j:plain

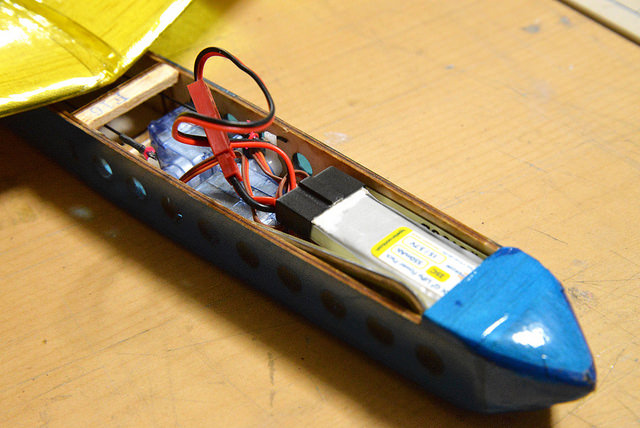

ハンドランチはメカ室が狭すぎますね。サーボは接着で取り付けました。エポキシなんで、もう取れません。サーボ交換は機体ごとですかねw



f:id:sion0529:20161223223127j:plain

バッテリーはLiPo1セルです。

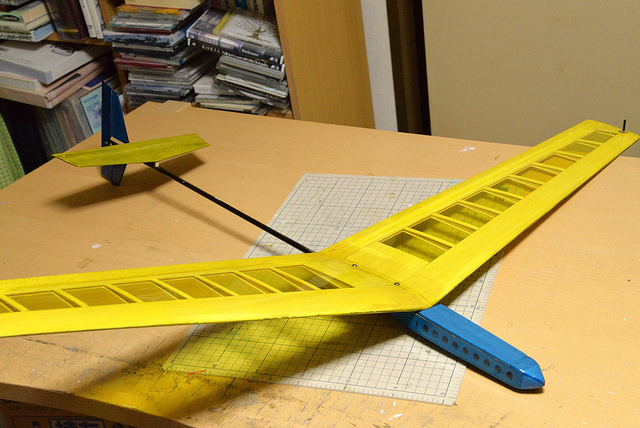

ホリディ完成しました。

f:id:sion0529:20161223223138j:plain

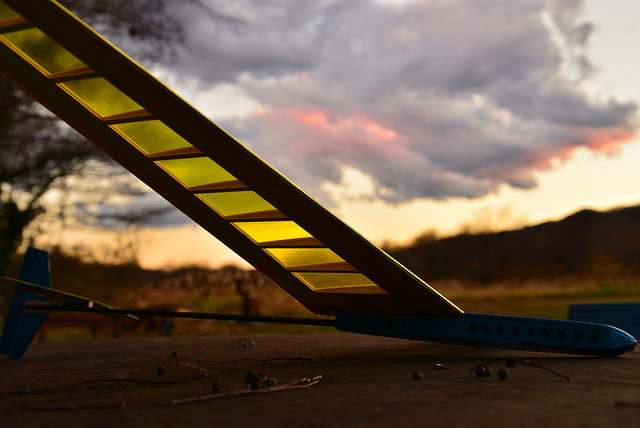

取り急ぎ、シェイクダウンだけしました。

f:id:sion0529:20161223223146j:plain

軽く水平飛行だけさせて重心を調整。胴体先端に10gのウェイトを載せることになりました。う〜ん、全備重量150gです。図面には130g前後になるって書いてあったけど(−_−;)

でも、多少は重量があった方がランチ高度は稼げるのかなw←
