片面プランク、そして壁が立ちはだかった(1回目)

  このキットにはプランク材が15枚入っていました。そのうち10枚は主翼に使うようなので、水平尾翼には5枚が割り当てられます。

  どの5枚を使うのか？ これは製作者の自由なのですが、僕は1枚ずつ重量を計って、軽い方の5枚を選びました。重い方は飛行機の重心になる主翼に集めようと思ったからです。

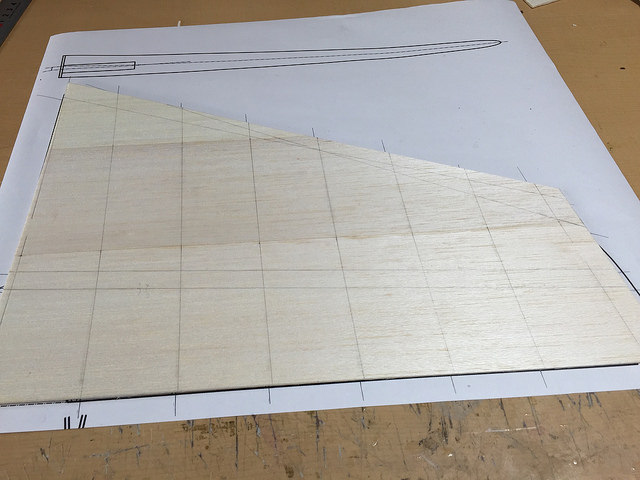

　プランク材はセメダインCで繋ぎ合わせます。そして水平尾翼の平面型に合わせてカット。その後、リブとスパーの位置を罫書きました。

　まずは下面側を瞬間接着剤で接着です。罫書き線とリブ組がピッタリ合うように細心の注意をしています。





　次は水平尾翼を繋ぐための「カンザシ」を接着します。この時、左右の水平尾翼の位置関係を決めておく必要があるのですが、僕はいつも胴体上面図を使います。この図面では丸印の所に右水平尾翼の前縁がくるようです(下写真)。



　ところが。。。



　またまた、問題が発生しました。水平尾翼をそこに置くと、側面図との位置関係が全く合わないのです。

（；￣ェ￣）



　これ普通に三面図のはずなんです。だから側面図の水平尾翼と位置が合わないと変です。だけどカンザシ位置(丸印)はもちろん、尾翼後縁(直線部)に至っては全く合っていません。

　

　ε=(¯⌓¯ )ﾌｳｩ



　困りました。まあ、側面図が正しいのは明らかですけどね。上から見た図でないと左右の位置関係は分からないしなぁ〜。

　「カンザシはカーボンなのだから、挿せば真っ直ぐにしか付かないんじゃね？」

という話もありましたが、カンザシの受け部はバルサ材なので微妙にズラすことが出来ます(笑)。しかもこの機体は後退角の尾翼です。だから「真っ直ぐ」の基準なんて、そもそも無いんです。後退角がなければエレベータのスパー部分で「真っ直ぐ」を確認できるのですが。





　ちょっと設計に電話したくなりました。

　だってこんな図面を会社で出図しちゃったら現場から、「⚪︎⚪︎設計！、ちょっと来いや！！」って呼び出されちゃうんだもん(笑)。



　だけど、この図面の設計部門に電話する勇気は。。。僕には無いなw

　嗚呼、部品から図面を追うしかないみたい。



　To be continued.......　

   の、つもりではいます。今のところはw
